- 產品描述
- 設計參數

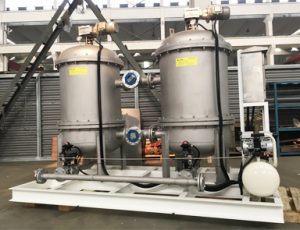

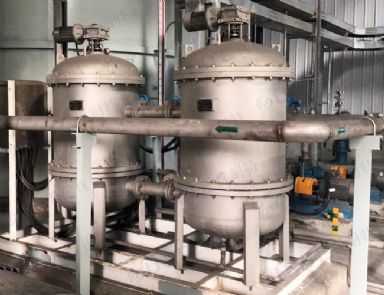

- ? ? ? ? 江蘇優耐特U-ZC-D系列多功能自清洗過濾器在U-ZC全自動過濾器基礎上研發而成,為多功能組合式設計,過濾器的清洗組件采用了反沖洗組件與刮刀組件,將吸附在濾芯表面的雜質清洗干凈。
- ??????? 該自清洗過濾器適用于大流量、雜質成分多樣化的復雜工況條件,能有效的將工業水中的重顆粒、懸浮物與漂浮物等雜質通過單臺設備過濾與排污,最大處理量可達9000m3/h.

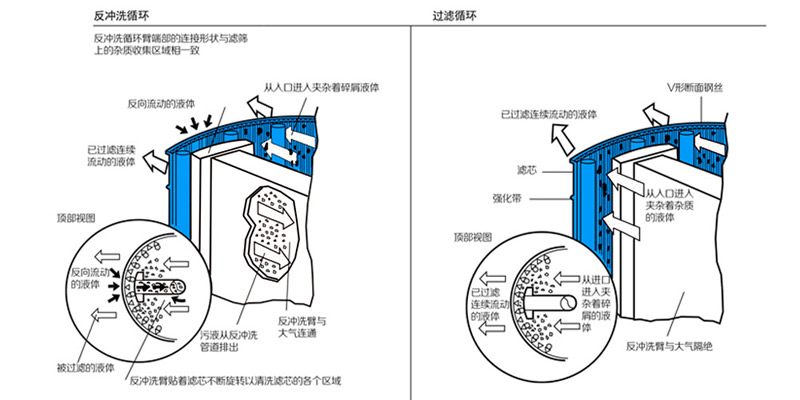

工作原理:
性能特點:
- 1.過濾器殼體可采用碳鋼、不銹鋼,碳鋼襯膠、襯四氟;
- 2.過濾器芯件可采用不銹鋼、雙相鋼、哈氏合金;
- 3.過濾精度適合于25 微米至500 微米;
- 4.過濾器可適用于含爆工況,可符合BT4\CT4 要求。
大流量自清洗過濾器應用領域:
?

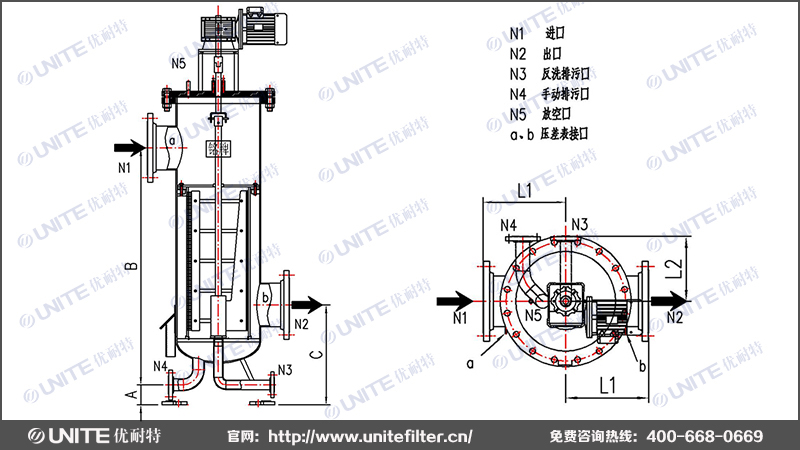

型號 | ZC-S3-T2M | ZC-S3-T2 | ZC-S3-T3 | ZC-S3-T4 | ZC-S3-T5 | ZC-S3-T6M | ZC-S3-T6 | ZC-S3-T7 | ZC-S3-T8 | ZC-S3-T9 | ZC-S3-T10 |
進出口徑 | DN80 | DN100 | DN150 | DN200 | DN250 | DN300 | DN350 | DN400 | DN500 | DN600 | DN650 |
3” | 4” | 6” | 8” | 10” | 12” | 14” | 16” | 20” | 24” | 26” | |
A(mm) | 80 | 80 | 90 | 90 | 100 | 100 | 100 | 120 | 130 | 145 | 145 |
B(mm) | 480 | 715 | 910 | 1050 | 1270 | 1390 | 1640 | 2005 | 2350 | 2715 | 3095 |
C(mm) | 355 | 450 | 540 | 600 | 730 | 750 | 860 | 1025 | 1130 | 1310 | 1490 |
L1(mm) | 220 | 240 | 280 | 320 | 350 | 450 | 460 | 560 | 700 | 800 | 850 |
L2(mm) | 200 | 230 | 260 | 280 | 310 | 330 | 380 | 450 | 550 | 650 | 750 |
